随着新能源、电力电子设备以及大功率负荷快速增长，电能质量问题已经成为工业企业、数据中心、新能源场站以及商业综合体重点关注的运行问题。尤其是在光伏、储能、充电桩、大型变频设备广泛接入后，谐波、电压波动、电压闪变以及三相不平衡等问题明显增加。

国家标准对电能质量提出了明确要求，而越来越多企业也开始意识到，电能质量不仅影响设备寿命，还直接关系生产稳定性、能耗水平以及电网运行安全。很多看似普通的设备故障，最终根源往往与电能质量异常有关。

因此，系统化开展电能质量检测，已经成为当前工业与新能源领域的重要技术工作。

电能质量问题为何持续增加

现代电力系统与传统电网相比，最大的变化之一就是电力电子设备占比迅速提高。

例如：

• 光伏逆变器
• 储能PCS
• 变频器
• UPS系统
• 大功率充电设备
• 精密制造设备

这些设备虽然提高了能源利用效率，但同时也会向电网注入谐波、电流冲击以及频率波动。

近年来，多地工业园区与新能源场站频繁出现：

问题现象	典型影响
谐波超标	设备发热、误动作
电压波动	生产停机
闪变异常	照明闪烁
三相不平衡	电机损耗增加
频率波动	控制系统异常

尤其在大型新能源集中接入区域，电能质量已经成为并网验收与运行评估的重要指标。

电能质量检测主要检测哪些内容

电能质量检测并不是单一测试，而是对电网运行状态的综合分析。

依据GB/T 14549、GB/T 12326等标准，当前常见检测内容包括以下方向。

谐波检测

谐波是最常见的电能质量问题之一。

检测通常包括：

• 总谐波畸变率
• 电压谐波
• 电流谐波
• 奇次谐波
• 偶次谐波

在实际项目中，5次、7次、11次谐波问题最为常见。

如果谐波持续超标，容易导致：

• 变压器过热
• 电缆温升增加
• 电容器损坏
• 继电保护误动作

电压偏差检测

电压长期偏高或偏低，会直接影响设备运行稳定性。

检测重点包括：

• 电压稳定性
• 长时间偏差
• 瞬时波动情况

尤其在远距离供电区域，电压偏差问题更加明显。

电压波动与闪变检测

大型冲击负荷容易引发电压波动。

例如：

• 电弧炉
• 焊机
• 大功率变频设备
• 快速充放电设备

电压闪变不仅影响照明系统，还可能影响精密设备运行。

三相不平衡检测

三相负荷分配不均时，会导致：

• 电机发热
• 功率损耗增加
• 设备效率下降

在商业建筑与工业园区中，这类问题较为普遍。

电能质量检测前需要准备什么

为了确保检测结果准确，现场准备工作非常关键。

确认检测目标

不同项目的检测重点并不相同。

例如：

场景	重点方向
光伏电站	谐波与波动
储能电站	功率波动与频率
工厂车间	三相不平衡
数据中心	电压稳定性
充电站	谐波与冲击负荷

因此，检测前需要明确检测目的。

确认检测点位

电能质量检测通常需要选择：

• 配电室母线
• 变压器低压侧
• 并网点
• 大型负荷进线侧

检测点选择不合理，会直接影响数据分析结果。

现场运行状态确认

检测期间通常要求：

• 负荷运行稳定
• 设备正常投入
• 运行方式明确

部分问题只有在高负荷运行期间才会出现。

电能质量现场检测流程

现场检测通常按照标准化流程开展。

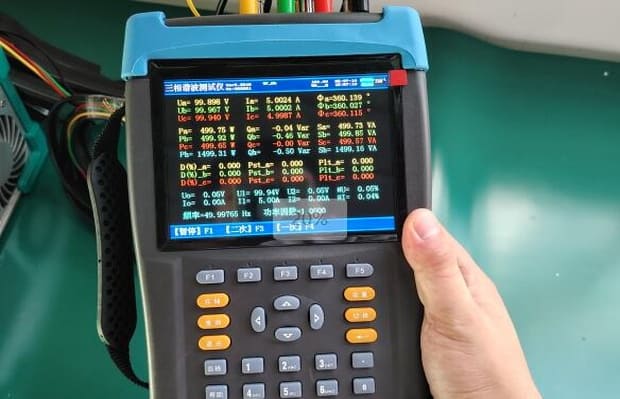

测试设备安装

检测人员会完成：

• 电压采样接线
• 电流互感器安装
• 接地确认
• 数据采集设备连接

大型工业现场往往需要在不停电状态下开展检测，因此安全管理尤为重要。

数据采集运行

检测设备会持续记录：

• 电压波形
• 电流波形
• 谐波数据
• 频率变化
• 波动与闪变数据

根据检测目标不同，采集时间可能从数小时持续到数天。

例如：

• 普通工业检测通常持续24小时
• 新能源场站可能持续72小时以上
• 特殊负荷项目可能需要长期监测

特殊工况测试

部分项目还需要进行专项测试。

例如：

• 冲击负荷启动测试
• 大功率切换测试
• 储能充放电测试
• 光伏满发测试

通过特殊工况分析系统稳定性。

电能质量数据如何分析

检测结束后，真正重要的工作才刚刚开始。

谐波分析

检测人员会重点分析：

• 谐波来源
• 谐波放大效应
• 谐振风险
• 超标时间段

大型工业系统中，谐波往往不是单一设备引起，而是多个设备叠加形成。

波动趋势分析

通过长期数据记录，可以发现：

• 高峰负荷时段
• 电压波动规律
• 频率异常区间

很多隐蔽问题只有通过趋势分析才能发现。

故障关联分析

部分企业经常出现：

• 设备误停机
• 断路器误动作
• UPS报警
• PLC异常

这些问题往往与电能质量异常直接相关。

电能质量问题整改如何开展

发现问题后，需要结合现场实际情况制定整改方案。

谐波治理

常见治理方式包括：

整改方向	主要措施
无源滤波	安装滤波电抗器
有源滤波	APF动态治理
SVG补偿	无功优化
参数优化	调整控制策略

不同系统需要采用不同治理方案。

三相负荷优化

通过调整负荷分配，可降低：

• 电流不平衡
• 线路损耗
• 电机温升

配电系统优化

部分问题来源于：

• 电缆容量不足
• 接地系统异常
• 变压器选型不合理

因此需要从系统层面优化。

哪些行业最需要电能质量检测

当前电能质量检测需求增长最快的行业包括：

• 新能源电站
• 储能项目
• 数据中心
• 半导体工厂
• 医疗设备中心
• 商业综合体
• 轨道交通系统
• 大型充电场站

尤其在新能源高比例接入背景下，电能质量检测已经成为并网验收的重要组成部分。
