随着新能源汽车保有量持续增长，充电基础设施建设速度不断加快。根据中国电动汽车充电基础设施促进联盟数据显示，截至2025年，全国公共充电桩数量已突破360万台，其中直流快充设备占比持续提升。大量设备快速投运的同时，充电桩兼容性、电能质量、安全保护以及并网稳定性等问题也逐渐暴露。特别是在大型公共充电站、高速服务区以及园区集中式充电项目中，设备认证检测已经不再只是验收流程中的一项程序，而成为保障长期稳定运行的重要环节。

某省会城市公交充电场站在项目投运前，因设备厂家型号更新、协议升级以及站内负荷变化，建设单位决定开展一次完整的充电桩认证检测与涉网性能评估，以确保设备满足国家标准及电网接入要求。

项目背景

该项目位于城市公交综合能源基地内，建设规模包含：

项目内容	数据
直流充电桩数量	48台
单枪最大输出功率	250kW
交流辅助充电设备	16台
配套箱变容量	6300kVA
日均充电车辆	超过420辆
接入电压等级	10kV

项目在调试阶段出现了以下问题：

• 个别车辆充电过程中频繁中断
• 充电枪通信偶发失败
• 谐波电流超限报警
• 夜间低负荷时无功波动明显
• 部分设备绝缘监测误动作

由于该项目后续需申请正式并网投运及运营备案，因此建设单位委托深圳德恺并网涉网试验开展充电桩设备认证检测。

检测目标

本次检测重点并非单纯功能验证，而是围绕设备实际运行能力进行综合评估，主要包括：

设备一致性核验

现场设备需与申报型号一致，包括：

• 模块型号
• 软件版本
• 通讯协议
• 输出参数
• 保护逻辑

检测过程中发现，现场有6台设备固件版本与备案版本不一致，存在通信兼容风险。

电气性能验证

重点测试内容包括：

检测项目	标准要求
输出电压误差	≤±0.5%
输出电流误差	≤±1%
稳压精度	≤±0.5%
稳流精度	≤±1%
功率因数	≥0.99
效率指标	≥95%

现场实测中，大部分设备运行稳定，但其中2台设备在大功率输出状态下，效率仅为93.7%。

通信与协议测试

本项目采用CAN总线与后台EMS联动管理，因此通信稳定性尤为关键。

测试内容包括：

• BMS握手响应
• 车辆识别
• 充电阶段切换
• 异常中止逻辑
• 后台数据上传
• 远程启停控制

在连续72小时稳定性测试中，发现部分设备在高温条件下存在数据包丢失现象。

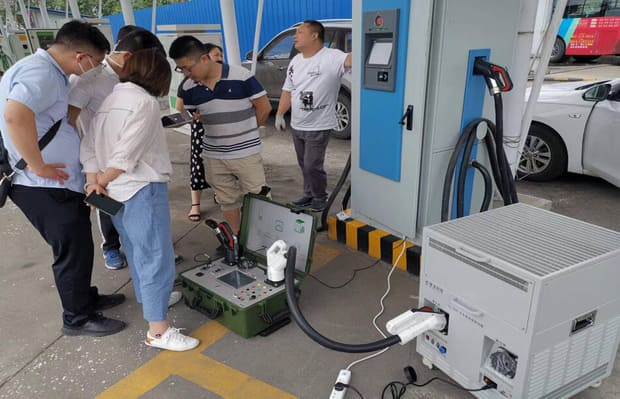

现场检测过程

由于该站属于公交集中充电场景，负载波动远高于普通社会充电站，因此检测采用动态工况方式进行。

负荷模拟测试

工程师通过模拟不同SOC状态车辆接入，构建如下工况：

场景	输出负荷
低负荷夜间工况	15%
日常运营工况	60%
高峰集中快充工况	95%

在95%负荷工况下，站内母线电压波动达到2.8%，虽未超过GB/T 12325允许范围，但已接近上限。

谐波检测分析

采用A级电能质量分析仪连续监测48小时后发现：

• 5次谐波电流占比最高达到8.4%
• 7次谐波波动明显
• 夜间轻载工况谐波畸变率增加

根据GB/T 14549要求，部分时段谐波已接近限值。

进一步分析发现，问题主要来自个别充电模块PWM控制参数设置偏差。

温升测试

充电桩长时间运行后，内部IGBT模块温升情况成为重点关注对象。

现场数据显示：

部位	最大温度
功率模块	82.4℃
直流母排	74.1℃
枪线接头	67.8℃

其中2号设备风道堵塞导致散热异常，存在长期运行风险。

问题定位与整改

检测过程中发现的问题并非单一设备故障，而是系统联动问题。

软件版本混乱

由于项目分批采购，不同厂家批次软件版本不一致，导致：

• 通讯兼容差异
• BMS协议响应异常
• 后台数据格式不统一

整改方案包括：

• 统一升级主控程序
• 重建协议参数库
• 更新EMS映射逻辑

整改完成后，通信故障率下降超过90%。

谐波超限问题

工程师通过频谱分析确认：

• 高频开关频率存在偏移
• 个别模块滤波电容衰减
• 无功补偿响应延迟

后续采取：

• 更换滤波单元
• 调整PWM参数
• 优化无功补偿逻辑

整改后，总谐波畸变率THDi由8.7%降低至4.1%。

接地与绝缘问题

检测中发现部分枪线绝缘阻值偏低。

实测数据：

项目	检测值
标准要求	≥10MΩ
最低实测值	6.8MΩ

经排查发现，部分设备长期暴露在高湿环境中，枪线密封存在缺陷。

整改后重新测试，绝缘阻值均恢复至20MΩ以上。

联调验证阶段

完成整改后，项目进入整站联调阶段。

EMS联动测试

重点验证：

• 峰谷负荷调节
• 有序充电控制
• 功率限制策略
• 远程监控响应

系统能够在2秒内完成负荷调整响应。

并网稳定性测试

检测内容包括：

• 电压波动
• 功率冲击
• 无功调节
• 频率适应能力

在连续并网运行过程中：

指标	测试结果
功率因数	0.995
电压波动	1.7%
频率偏差	≤0.02Hz
THDi	4.1%

所有关键指标均满足并网运行要求。

检测工作的实际价值

很多项目在建设阶段更关注设备数量与建设周期，但真正决定后期运营稳定性的，往往是调试与认证检测阶段。

本项目若未提前完成检测，后期可能出现：

• 大规模充电失败
• 电网谐波处罚
• 设备过热停机
• 后台管理失控
• 并网验收延期

尤其是在高功率直流快充场景中，单枪功率已普遍达到240kW至480kW，系统复杂度远高于传统交流充电设备，对涉网性能要求也更高。

通过完整检测，建设单位不仅顺利完成并网投运，同时降低了后续运营故障率。

关于深圳德恺并网涉网试验

深圳德恺并网涉网试验长期面向新能源、电力电子及综合能源项目提供专业技术服务，业务涵盖：

• 充电桩设备认证检测
• 储能电站并网检测
• 光伏电站涉网试验
• 风电场并网性能测试
• 电能质量检测分析
• BMS/EMS联调测试
• 功率控制与AGC测试
• 故障穿越测试
• 新能源项目技术尽调

公司技术团队具备丰富现场经验，可针对不同类型项目制定专项检测方案，协助建设单位提升项目并网合规性与运行稳定性。

欢迎咨询资深专业工程师，获取充电桩设备认证检测专属方案

常见问题

充电桩认证检测是否必须在正式投运前完成？

建议在正式并网投运前完成，可提前发现通信、保护及电能质量问题，避免后期整改影响运营。

充电桩谐波超标会造成什么影响？

谐波超标可能导致变压器发热、电容器损坏、保护误动作，严重时还会影响电网接入。

EMS联调测试主要检测哪些内容？

主要包括功率调节、负荷控制、远程通信、数据上传及异常联动逻辑。

充电桩检测周期通常需要多久？

根据项目规模不同，一般为3至10天，大型集中式场站周期会更长。
